Osciloscop PC seria VDS6000 2CH

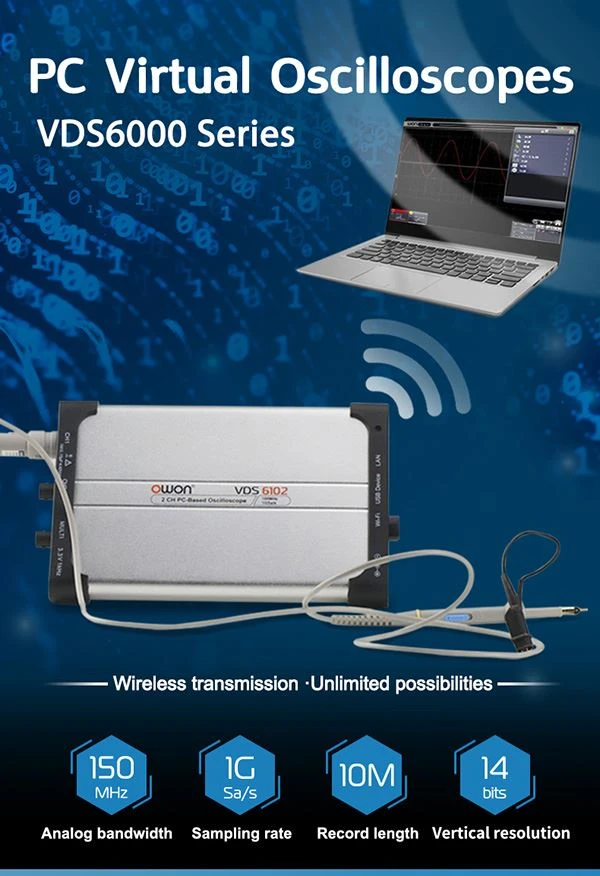

Osciloscopul virtual pentru PC seria VDS6000, un instrument ultra-subțire și ușor, vă face călătoria mai convenabilă. Nu numai că oferă transmisie wireless, oferindu-ți posibilități nelimitate, dar are și performanțe excelente. Are o lățime de bandă de 150MHz, o rată de eșantionare de 1GSa/s și o adâncime de stocare de 10M de puncte, acest osciloscop virtual vă poate satisface nevoile de înaltă performanță. În plus, are și o precizie ridicată de 12-biți sau 14-biți, permițându-vă să obțineți date de măsurare mai precise. Există multe alte funcții uimitoare care vă așteaptă, așa că haideți să aruncăm o privire mai atentă.













TOsciloscopul virtual pentru PC seria VDS6000 este ultrasubțire și ușor, ușor de transportat și oferă un instrument convenabil pentru călătoriile dumneavoastră. Nemaifiind restricționat de locație, puteți măsura și testa cu ușurință oriunde aveți nevoie.



Osciloscoapele virtuale pentru PC din seria VDS6000 oferă 12-biți șiADC hardware de 14-biți, a cărui precizie de măsurare estede 16 ori și de 64 de oricel al osciloscoapelor obişnuite. Asta inseamna ca tuobțineți o precizie și o rezoluție mai maredecât cu un osciloscop tradițional. Chiar și pentru aceeași formă de undă, când sunt mărite de zece ori, un osciloscop de 8-biți și un osciloscop de 14-biți prezintă detalii diferite, ceea ce vă oferă o analiză a semnalului mai bogată și mai precisă.

























Acceptă dezvoltarea secundară multi-platformă, oferind în același timp compatibilitate cuprotocolul standard SCPIpentru interoperabilitate cu alte dispozitive. În plus, estecompatibil cu LabVIEW, facilitând integrarea mai ușoară pentru achiziția și controlul datelor.



























Osciloscop virtual pentru PC seria VDS6000adoptă USB Type-Cinterfață pentru a realiza plug-and-play, făcându-l extrem de ușor de utilizat și practic. Nu necesită instalare sau configurare greoaie, trebuie doar să-l conectați și să începeți să îl utilizați imediat. În plus, acceptă și sursa de alimentare mobilă, permițându-vă să obțineți energie oriunde aveți nevoie și să vă mențineți activitatea de măsurare.



























Un instrument are capacitatea de a genera și de a achiziționa simultan forme de undă.

Aceasta înseamnă că un singur instrument poateatât produc (generează) cât și captează (dobândește) forme de undăîn același timp, oferind capabilități eficiente și versatile de testare și analiză a formei de undă.



















TheSoftware-ul pentru computer vă permite să salvați forme de undăpentru vizionare convenabilă.

Cu această caracteristică, puteți utiliza software pentru computer pentru a stoca datele formei de undă, făcându-le ușor accesibile și vizualizate pentru analiză sau referințe viitoare. Simplifică procesul de gestionare și revizuire a datelor de formă de undă colectate de instrument.



















Model		VDS6102		VDS6102A
lățime de bandă		100MHz		100MHz
canal		2CH domeniu + 1CH FG
Rata simpla		Max 1GSa/s
Timpul de creștere		Mai mic sau egal cu 3,5 ns
Scară orizontală		5ns/div-100s/div, pas cu 1-2-5
Modul de eșantionare		eșantion, detecție vârf, medie
Lungimea înregistrării		10M
Cuplaj de intrare		DC, AC, masă
Impedanta de intrare		1 MΩ ± 2%, în paralel cu 15 pF ± 5 pF
Sensibilitate verticală		2 mV/div-5V/div
Rezoluție verticală (A/D		8 biți		14 biți
Tensiune maximă de intrare		40 V (DC + AC Vârf)
Factorul de atenuare al sondei		1X,10X,100X,1000X
Izolarea canalului		50 Hz: 100: 1,10 MHz: 40: 1
Interpolare		Sin(x)/x
Interval vertical		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500m V/div); ±40 V (1 V/div – 5 V/div)
Răspuns LF (AC, -3dB)		Mai mare sau egal cu 5 Hz (la intrare, cuplare CA, -3dB)
Tip de declanșare		margine, video, pantă, puls
Frecvență linie/câmp (video)		standarde acceptate: sisteme de difuzare NTSC, PAL și SECAM
Modul de declanșare		automat, normal, singur
Figura Lissajous	Lățimea de bandă	lățime de bandă completă
	Diferența de fază	±3 grade
Măsurare automată		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - Datorie
Interfață de comunicare		USB (Typ-c); LAN, WIFI (opțional)
Consumul de energie		Mai mic sau egal cu 8W
Dimensiuni (L × H × D)		190mm×120mm×18mm
Greutatea dispozitivului		≈0.38 kg



Generator de funcții
Forme de undă standard	Sinusoid ({{0}},1 Hz - 5 MHz), Pătrat（0,1 Hz-200 kHz), rampă（1 Hz-10 kHz), puls（1 Hz -10 kHz）
Ieșire de frecvență	5 MHz
Rata de eșantionare	25M Sa/s
Canal	1
Rezoluție verticală	10 biți
Gama de amplitudine	10mVpp - 5Vpp
Interval de compensare DC (AC+DC)	±2.5V
Impedanta de iesire	50 Ω (tipic)
