Seria TDS Osciloscop digital cu viteză mare de captare

Touchscreen Osciloscop digital cu lățime de bandă 70MHz / 100MHz / 200MHz, rată de eșantionare 1GS / s / 2GS / s, lungime înregistrare 7.6M și rată de reîmprospătare a frecvenței de undă de 50.000 wfms / s

Trimite anchetă

Vorbeste acum

Introducerea Produsului

- Lățime de bandă de 70MHz-200MHz, rată de eșantionare maximă de 2GS / s

- lungime record 7.6M

- 50.000 wfms / s rata de captură a formei de undă

- mărirea formei de undă (orizontal / vertical) și salvarea

- Puncte FFT (lungimea și variabila de rezoluție)

- extensie multi-fereastră

- ecran LCD de înaltă rezoluție de 8 inchi de 800 x 600 pixeli

- interfață multi-comunicare: USB, VGA, LAN

- LabVIEW acceptat

- 4 canale de ieșire

Numarul modelului.	Canal	Lățime de bandă	Rata simpla	Durata înregistrării
TDS7074	4	70MHz	1GS / s	7,6 milioane
TDS7104	4	100MHz	1GS / s	7,6 milioane
TDS8104	4	100MHz	2GS / s	7,6 milioane
TDS8204	4	200MHz	2GS / s	7,6 milioane

Rata de captură a formei de undă

Până la 50.000 wfms / s rate de captură a formei de undă, restabilind evenimentul aleatoriu / probabilitate redusă în detalii fine.

FAQ

Cum se utilizează analizorul de spectru pentru testarea zgomotului? Partea 2

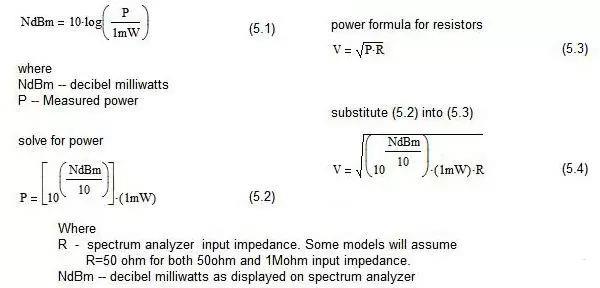

În figura 2 și figura 3, mărimea spectrului este exprimată în milliwați decibeli (dBm), care este o unitate comună de măsură pentru analizoarele de spectru. Un miliard de miliarde de decibeli reprezintă raportul de putere măsurat în decibeli raportat la un milliwatt. Pentru analizorul de spectru în acest exemplu, măsurarea decibelului milliwatt presupune și în avans că impedanța de intrare este de 50 ohmi. Pentru majoritatea analizoarelor de spectru , acest lucru este valabil și atunci când impedanța de intrare este aleasă să fie de 1M ohmi. Figura 4 prezintă derivarea formulei utilizate pentru a converti milliwați decibeli în tensiune de rms. În figura 5, această formulă este utilizată pentru a calcula rezultatele măsurătorilor prezentate în figura 2 - 3 - tensiunea R a semnalului de -10 dBm.

Din figurile 5.13 - 5.14, putem vedea că, atunci când lățimea de bandă a rezoluției scade, zgomotul intrinsec crește de la -87 dBm la -80 dBm. Pe de altă parte, când se modifică lățimea de bandă a rezoluției, amplitudinea semnalului la 67 kHz și 72 kHz nu se modifică. Zgomotul inerent este afectat de lățimea de bandă a rezoluției, deoarece este un zgomot termic. Prin urmare, creșterea lățimii de bandă crește, de asemenea, cantitatea totală de zgomot termic. În plus, deoarece forma de undă a semnalului este o curbă sinusoidală, iar amplitudinea din filtrul de bandă rămâne constantă indiferent de lățimea de bandă, amplitudinea semnalului la 67 kHz și 72 kHz nu este afectată de lățimea de bandă a rezoluției. Pentru că trebuie să înțelegem că semnalele discrete nu ar trebui incluse în calculele de densitate spectrală, caracteristicile legate de analiza zgomotului ar trebui să ne facă suficientă atenție. De exemplu, atunci când măsurați densitatea spectrală a zgomotului unui amperi op, veți găsi un semnal discret care apare la 60 Hz (linie de creștere a puterii). Deoarece acest semnal de 60 Hz nu este o densitate spectrală, ci un semnal discret, acesta nu este inclus în curba de densitate a spectrului de zgomot de putere.

Model	TDS7074	TDS7104	TDS8104	TDS8204
Lățime de bandă	70MHz	100MHz		200MHz
Canal	4
Rata simpla	1GS / s		2GS / s
Rata de captare a formei de undă	50.000 wfms / s
Afişa	Ecran LCD cu ecran tactil de 8 "
Durata înregistrării	7,6 milioane
Scară orizontală (s / div)	2ns / div - 100s / div, pas cu 1 - 2 - 5
Rezoluție verticală (A / D)	Rezoluție 8 biți (simultan 4 canale)
Sensibilitate verticală	2mV / div - 10V / div (la intrare)
Tip declanșator	Edge, Pulse, Video, Slope
Modul declanșator	Auto, Normal, Singur
Formă de undă matematică	+, -, ×, ÷, FFT
Portul de comunicare	USB gazdă, dispozitiv USB, VGA, LAN, AUX
Dimensiune (W × H × D)	380 × 180 × 115 (mm)
Greutate (fără ambalaj)	1,5 kg
